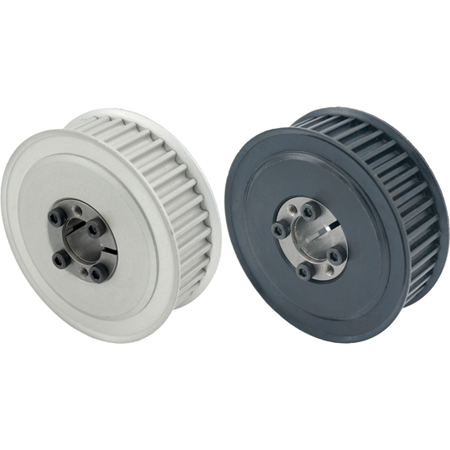

免鍵帶輪以其裝配便捷、無需鍵槽加工的優勢被廣泛應用于自動化、傳動與精密設備中。然而在實際應用中，若其與軸之間的配合間隙過大，將導致運行中的打滑、晃動、磨損甚至同步失效等問題。本文系統分析免鍵帶輪間隙過大的成因，并提出一系列行之有效的技術解決路徑，旨在為工程設計、裝配與維護提供實用參考。

一、問題概述

免鍵帶輪依靠錐套、漲緊套或脹緊聯結環等結構，借助摩擦力實現軸與帶輪之間的扭矩傳遞。理想狀態下，這種連接方式應具備緊密配合和良好同心度，一旦配合間隙超出控制范圍，將破壞其傳動穩定性與定位精度。問題常表現為軸輪之間有可察覺松動，帶輪旋轉不穩定，或出現振動與沖擊噪音。

二、配合間隙過大的主要原因

1.軸徑與內孔誤差過大：加工誤差或未按標準選型，導致軸徑偏小或帶輪孔徑偏大，失去設計的過盈配合或過渡配合要求。

2.漲緊結構形變量不足：如錐套壓入深度不足、螺釘未均勻緊固等，不能實現有效徑向擴張壓緊。

3.表面粗糙或有雜質油污：軸或孔表面粗糙度不達標，或附有灰塵、潤滑劑等異物，造成實際接觸面積不足。

4.反復拆裝磨損：設備檢修中多次裝卸帶輪，造成接口部位產生微觀磨損，累積性間隙增加。

5.材料熱變形未校正：環境溫差或熱載運行狀態下，配合件熱膨脹系數差異引起結構間隙波動。

三、解決措施與技術對策

1.選配標準尺寸或重配零件：首先確認軸徑及帶輪孔徑是否處于標準公差范圍，如配合過松，應更換標準件或轉用過盈尺寸版本。如無替換空間，可采用高精度機加工重新車削帶輪孔徑，并配合過盈套環。

2.優化鎖緊過程與結構：對使用漲緊結構的，應嚴格按照裝配說明交叉對稱擰緊螺釘，并使用力矩工具控制扭矩值。必要時在漲套表面涂布適量高摩擦力粘接劑，增強結合強度。

3.增強配合面精度與清潔度：使用精細油石或紗布打磨軸表面并清除殘留油脂與雜質，確保接觸面具備良好摩擦與定位性能。

4.采用過盈套或限位環：對于軸徑過小但帶輪不可更改的情況，可通過安裝過盈襯套、加裝限位環等方式補償間隙，避免軸向與徑向滑動。

5.引入補償結構設計：在新設計階段可引入自調節脹套、錐型楔塊或自鎖聯軸器等結構，自動調整微小間隙，提升連接穩定性。

總結分析

免鍵帶輪的配合間隙控制是確保其高效、穩定運行的基礎。間隙一旦超標，將直接影響傳動精度與結構壽命。通過準確選型、合理裝配、加工精度控制與必要的結構補償手段，可以有效消除過大間隙帶來的負面影響。工程實踐中應建立規范的裝配流程與檢驗制度，確保免鍵結構在整個生命周期內具備可靠性能，避免間隙問題演變?yōu)橄到y(tǒng)性故障。本文內容是上隆自動化零件商城對“免鍵同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
