同步帶輪的扭矩傳遞能力與軸孔尺寸、形狀及配合方式密切相關。合理的軸孔設計可以提高傳動穩定性，減少磨損，并提升設備壽命。

1. 軸孔尺寸與扭矩傳遞

同步帶輪的扭矩計算公式為：

                                           T=F×R

其中：

●FFF 為同步帶的拉力(N)，由電機功率和帶張力決定;

●RRR 為同步帶輪的有效半徑(m)。

軸孔尺寸選擇原則：

●軸孔過小：應力集中，可能導致軸斷裂或磨損。

●軸孔過大：影響配合精度，導致帶輪打滑或跳齒。

●合理公差：通常采用 H7/g6(間隙配合) 或 H7/k6(過盈配合)，確保安裝穩定。

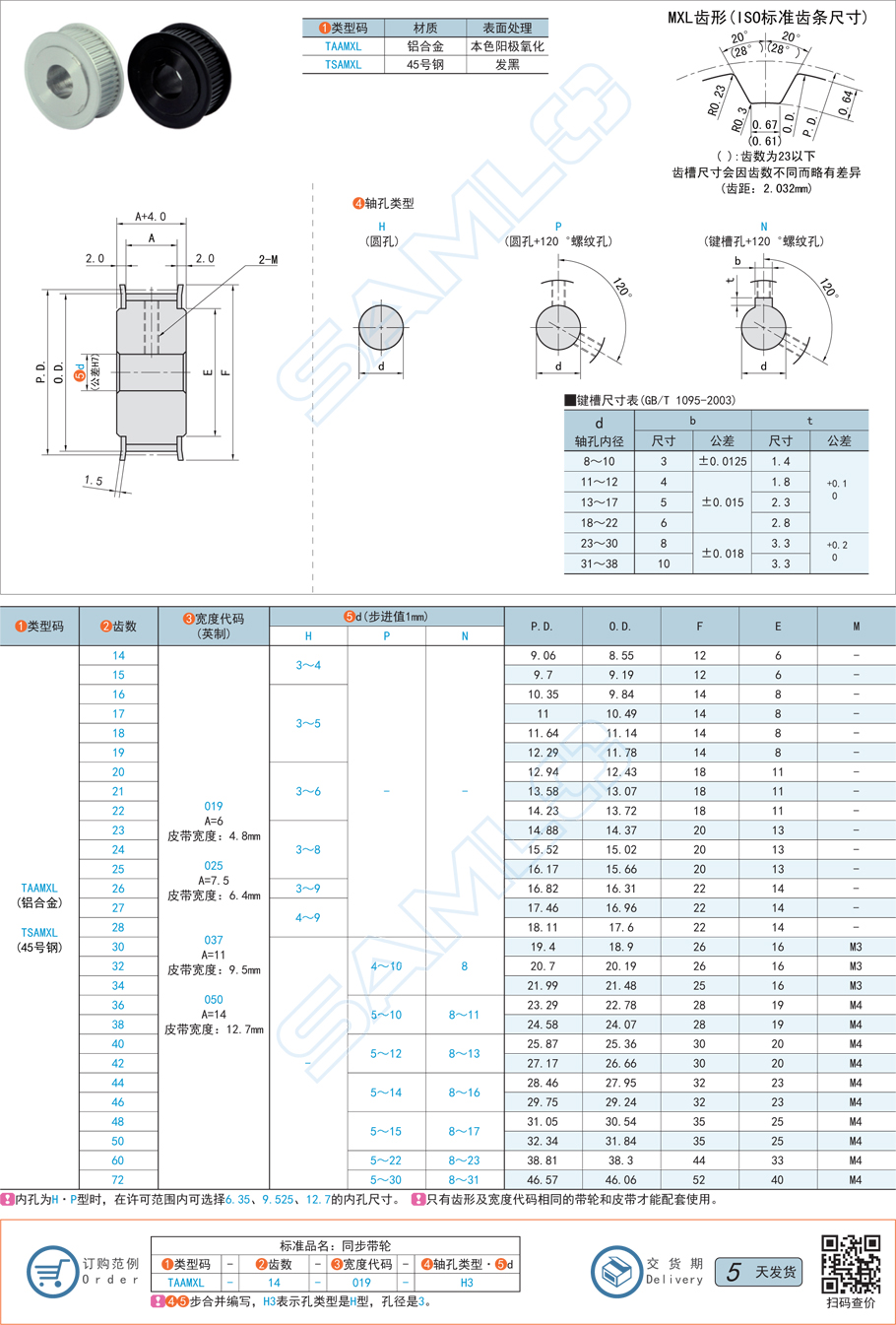

2. 軸孔形狀的影響

●圓形軸孔(配合鍵槽)：適用于一般工業傳動，成本低，易于安裝。

●錐形軸孔：適用于高精度傳動，提高同心度，減少沖擊載荷。

●花鍵軸孔：用于大扭矩傳動，接觸面積大，但加工復雜。

●六角或多邊形軸孔：可直接傳遞較大扭矩，常用于輕型設備。

3. 軸孔連接方式

●鍵槽連接：可靠性高，適用于中高扭矩，但可能存在應力集中問題。

●過盈配合：通過軸與軸孔的緊密接觸傳遞扭矩，適用于高轉速應用。

●脹緊套連接：利用摩擦力鎖緊軸與帶輪，適合高扭矩傳動。

●螺釘鎖緊：適用于小型設備，扭矩較小時使用。

4. 結論

同步帶輪的扭矩傳遞能力受軸孔尺寸、形狀及配合方式影響。小型設備可選螺釘鎖緊方式，而中高扭矩應用建議采用 鍵槽、過盈配合或脹緊套 以確保穩定可靠的傳動。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
