齒形惰輪在同步帶傳動系統中主要承擔導向與張緊作用，其結構設計初衷并非用于承受明顯的側向力。在實際應用中，側向力往往源于安裝偏差、同步帶跑偏或系統剛性不足。若長期超出設計承載能力，容易引發軸承損傷與齒面異常磨損，因此需正確理解其受力特性并加以控制。

一、齒形惰輪的基本受力特性

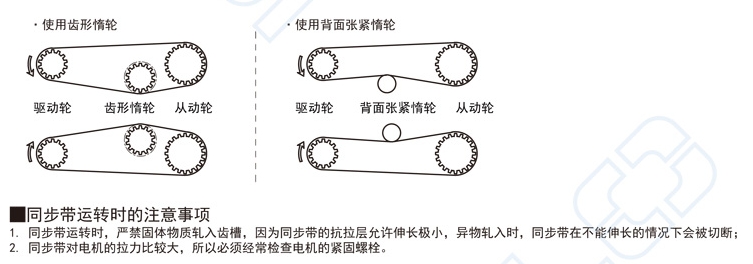

從結構原理看，齒形惰輪的主要受力方向來自同步帶的張緊力，該力沿著同步帶運行方向作用于輪齒表面，屬于典型的徑向載荷。惰輪通過軸承將該載荷傳遞至安裝支撐部位，其設計重點在于保證嚙合穩定與轉動順暢。

相較之下，側向力并非惰輪的主要設計工況。若同步帶在運行中產生橫向分力，惰輪齒面與軸承會受到額外應力。這類應力通常集中在輪緣與軸承滾道邊緣，容易破壞原有均勻受力狀態。

二、側向力對齒形惰輪的影響

當齒形惰輪承受持續側向力時，首先受到影響的是軸承系統。軸承滾動體會出現偏載運行，潤滑膜難以穩定形成，從而加速磨損并引發溫升。

其次，惰輪齒面在側向力作用下可能出現嚙合偏移，使同步帶齒根與齒頂受力不均，逐漸形成單側磨損。這類磨損一旦形成，往往具有自加速特征，最終表現為噪音增大、振動異常甚至同步帶脫齒。

在更嚴重的情況下，惰輪輪體可能發生微量傾斜，進一步放大系統的不穩定性，對整套傳動產生連鎖影響。

三、側向力的控制與工程對策

避免齒形惰輪承受側向力，應從系統設計與安裝兩方面入手。首先，確保主動輪、從動輪與惰輪軸線保持良好平行，是減少橫向分力的關鍵。同步帶張緊位置應合理布局，避免通過惰輪強行修正跑偏。

其次，在存在不可避免側向載荷的工況下，應選用軸承配置更高、輪體剛性更強的惰輪結構，或采用專用導向輪分擔橫向力。通過優化支撐結構與安裝精度，可將側向力控制在可接受范圍內，從而避免早期失效。

? 齒形惰輪以承受徑向載荷為主

? 長期側向力會損傷軸承與齒面

? 安裝對中是防止側向力的關鍵

? 不宜用惰輪強行糾正跑偏

【總結】

齒形惰輪并非為承受側向力而設計，短期微小側向力尚可容忍，但長期或過大的橫向載荷會顯著縮短其使用壽命。通過合理設計、精準安裝及必要的結構補強，才能確保齒形惰輪在同步傳動系統中穩定、可靠地工作。本文內容是上隆自動化零件商城對“齒形惰輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
