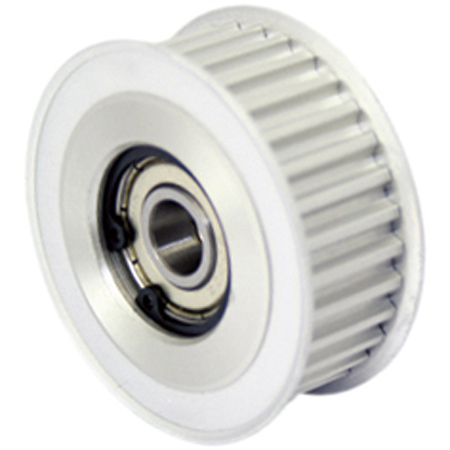

齒形惰輪的載荷方向有明確的限制和優化建議，核心在于確保軸承僅承受徑向載荷，并維持同步帶的最佳嚙合角。惰輪設計用于承受同步帶施加的徑向張緊力，并將其導向到支撐軸承上。理論上，惰輪軸承(通常是深溝球軸承)在徑向方向上具有等載荷能力。然而，必須嚴格避免施加純軸向載荷，因為這會使軸承承受不必要的軸向推力，加速疲勞。此外，惰輪應盡量安裝在同步帶的松邊一側，以保證傳動的效率和穩定性。

一、惰輪承載能力的基本方向限制

? 主要功能與徑向載荷： 齒形惰輪的主要功能是引導同步帶和調節其張緊度。因此，它設計的承載方向是徑向。

1.軸承結構匹配： 惰輪內部通常使用深溝球軸承，這種軸承設計用于承受徑向載荷，并能承受一定量的輕微軸向載荷(由安裝偏差或帶體跑偏引起)，但不能作為主要的軸向承載元件。

2.避免純軸向載荷： 惰輪系統應嚴格避免直接施加或設計純軸向載荷。軸向載荷會主要由軸承的滾道擋邊和滾動體承擔，極易引起應力集中和滾道早期疲勞剝落。

? 載荷方向的優化： 盡管軸承在徑向上具有等載荷性，但在設計中應盡量使惰輪承受的張緊力方向垂直于安裝軸線。

二、安裝位置與幾何載荷方向

? 安裝在松邊是優化原則： 在同步帶傳動中，惰輪的位置選擇對載荷方向和傳動效率至關重要。

1.最小張力： 應盡量將惰輪安裝在同步帶的松邊一側。松邊的張力低于緊邊，這能確保惰輪軸承承受相對較小的徑向載荷，延長軸承壽命。

2.避免包角損失： 如果惰輪安裝在緊邊或靠近主動輪位置，可能不合理地減小主動輪的包角，導致傳動能力下降和打滑風險。

? 避免引入軸向推力： 雖然惰輪不應承受純軸向載荷，但在實際運行中，由于安裝對中偏差或同步帶跑偏，惰輪法蘭會承受軸向推力。

●措施： 必須通過精確的幾何對中校準，確保所有帶輪的端面共面，從而最大限度地消除這種非設計性軸向推力，保障惰輪軸承的健康狀態。

三、對惰輪本體與軸承的影響

? 對惰輪本體的應力集中： 如果載荷方向不當，例如斜向載荷過大，可能會導致惰輪本體與支撐軸承的接觸區產生不均勻的應力集中。

1.本體變形： 長期承受不均勻的斜向載荷，可能導致惰輪軸承孔或安裝座發生形變，破壞軸承的正確配合關系。

? 對內部軸承的疲勞加速： 錯誤的載荷方向，特別是過大的軸向分量，會破壞軸承滾道上滾珠的受力均勻性。

●滾道應力： 軸向力會導致滾珠與滾道接觸點的應力集中在擋邊附近，加速接觸疲勞，發出噪音，并導致軸承提前失效。

總結： 齒形惰輪的載荷方向應限制為純徑向張緊力，且應盡量安裝在同步帶的松邊。必須嚴格避免直接施加軸向載荷，并通過精確對中來消除運行中產生的非設計性軸向推力，以保證惰輪軸承的長壽命和高可靠性。本文內容是上隆自動化零件商城對“齒形惰輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
