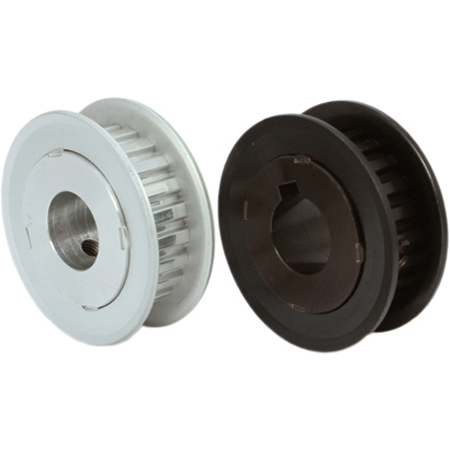

同步帶輪的法蘭連接方式主要用于限制同步帶的軸向位移，增強帶輪結構剛性，提升傳動系統的穩定性。常見連接方式包括壓入式、螺釘固定式和焊接式，不同方式適應不同載荷、轉速和安裝需求，廣泛應用于高精度傳動場景。

一、法蘭連接的作用與結構

法蘭是同步帶輪外圍結構中的關鍵輔助元件，主要用于防止同步帶脫槽或跑偏，尤其在高速、頻繁換向或長行程系統中極為重要。同步帶輪的法蘭通常位于一側或兩側，通過軸向夾持的方式限制同步帶左右移動，提高整體傳動的可靠性。此外，法蘭還能增強輪體結構剛性，對帶輪在徑向負載作用下的抗變形能力有顯著提升。

二、常見連接方式及其特點

同步帶輪的法蘭連接方式主要有三種：

  ●壓入式法蘭：利用過盈配合將法蘭壓入帶輪本體，適用于輕負載、低速場合，加工簡單，裝配方便;

  ●螺釘固定式：通過螺釘將法蘭與帶輪固定，便于拆卸維修，適合中負載系統，常用于自動化設備與包裝機械中;

  ●焊接式法蘭：將法蘭與帶輪焊接成一體，提供極高的結構強度，適用于高轉速、高扭矩應用，但拆卸困難，主要用于高可靠性場合。

三、適用工況與選型建議

在實際選型過程中，需根據傳動系統所需精度、速度、載荷與維護便利性來選擇法蘭連接方式。例如，對于需要頻繁更換同步帶的設備，應優先考慮螺釘固定式;而在高轉速電主軸或精密數控機床上，焊接式法蘭則更具優勢。此外，若帶輪材質為鋁合金等輕質金屬，推薦選用螺釘式連接，以降低熱應力影響。

總結分析

同步帶輪的法蘭連接方式雖屬輔助結構，卻直接關系到傳動系統的運行穩定性與帶壽命。合理的法蘭連接不僅提升結構強度，還能有效避免同步帶脫落與磨損，尤其在高速精密系統中起到至關重要的保護作用。

個人觀點

我認為，法蘭連接方式雖然細節，但恰恰體現了機械傳動中“微小結構決定系統穩定性”的設計哲學。在項目設計中，合理選擇法蘭連接不僅關乎運行可靠性，更是體現工程師對使用工況理解深度的重要標志。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
